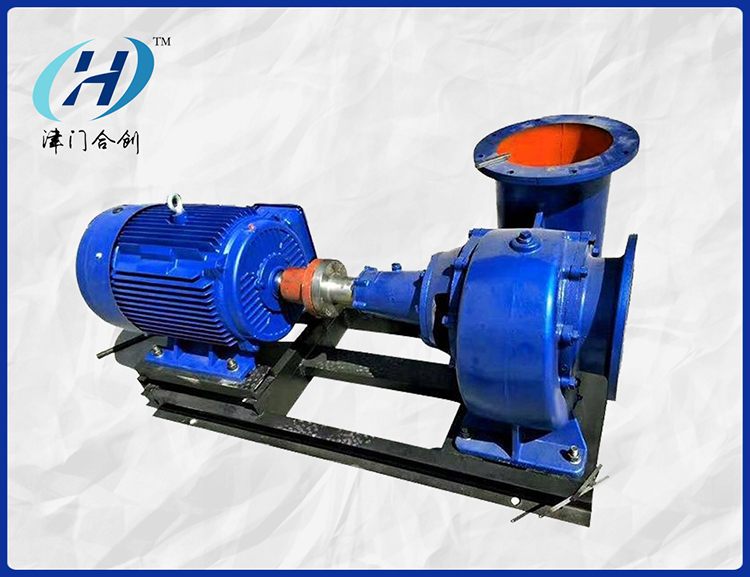

HW混流泵
HW混流泵
HW混流泵广泛适用于农田灌溉、工业和城市给排水。
流量范围: 10-5000m³/H
扬程范围 : 2-30m
功率范围 : 3-180KW
适用范围： HW混流泵广泛适用于农田灌溉、工业和城市给排水。
拨打400-022-8608
订购咨询
产品概述
性能参数
安装示意图
技术咨询
产品概述
混流泵是介于离心泵和轴流泵之间的一种泵。混流泵的比转速高于离心泵，低于轴流泵，一般在300-500之间。它的扬程比轴流泵高，但流量比轴流泵小，比离心泵大。当原动机带动叶轮旋转后，对液体的作用既有离心力又有轴向推力，是离心泵和轴流泵的综合，液体斜向流出叶轮。因此它是介于离心泵和轴流泵之间的一种泵。混流泵的比转速高于离心泵，低于轴流泵，一般在300-500之间。它的扬程比轴流泵高，但流量比轴流泵小，比离心泵大。

以300HW-8
300——泵进、出口直径（mm）
HW——卧式涡壳混流泵
8——设计扬程（m）
A——切割叶轮外径或换用不同性能的叶轮。
产品用途：
适用于输送清水或物理、化学性质类似于水的其它液体。广泛适用于农田排灌、工业和城市给排水等多种场合。被输送液体温度不宜超过50℃。

产品使用条件：
电机额定电压380V，也可采用200～660V、3KV、6KV、10KV等，额定频率为50Hz，工作制为SI，绝缘等级为F级。

适用范围：
流量Q:130～1200m3/h，扬程H：3.5～25m

产品特点：
HW混流泵由泵盖、叶轮、泵体、轴套、轴、轴承体部件等组成。
泵盖是连接泵体和进水管的零件。泵盖和叶轮之间存在适当的间隙。如果间隙太小，就会产生摩擦，如果间隙太大会造成大量液体从高压处回流到叶轮的进口边，会使泵的效率降低。间隙的大小可以通过纸垫的厚度来调节，间隙一般在0.3～0.7mm。
轴封采用油浸石墨盘根的填料密封，作用是防止空气进入水泵以及大量水沿泵轴流出。
轴套用于防止轴与填料之间的摩擦，当轴套磨损严重应及时更换。
轴承采用单列向球轴承，轴承可以通过油润滑，油量保持在油标杆指示线内，或者可以采用油脂润滑，装配期间将油脂涂在轴承上。小泵拆下前后盖板可添加油脂，大泵通过油感觉添加。
泵体顶部的螺纹孔用于开机前灌水，或者用于连接排气吸水的真空泵。

性能参数
hw
hw2
hw3
备注：本产品随技术进步不断改进，以上所列参数和结构特性与实物差异之处以实物为准。
安装示意图
